耐高溫鎢銅板W85、耐電弧燒蝕鎢銅板W80CU30,批發(fā)鎢銅板
電極鎢銅棒 焊接鎢銅棒 電極打火花鎢銅棒 導(dǎo)電鎢銅棒 導(dǎo)熱鎢銅 電極鎢銅棒 焊接鎢銅棒 電極打火花鎢銅棒 導(dǎo)電鎢銅棒 導(dǎo)熱鎢銅電極鎢銅棒 焊接鎢銅棒 電極打火花鎢銅棒 導(dǎo)電鎢銅棒 導(dǎo)熱鎢銅電極鎢銅棒 焊接鎢銅棒 電極打火花鎢銅棒 導(dǎo)電鎢銅棒 導(dǎo)熱鎢銅電極鎢銅棒 焊接鎢銅棒 電極打火花鎢銅棒 導(dǎo)電鎢銅棒 導(dǎo)熱鎢銅
w80鎢銅合金可以做沖壓模具嗎？
鎢銅合金是制作大電流開關(guān)接點(diǎn)或者制作電火花電極的材料，其硬度并不高，不能用來(lái)制作沖壓模具。
銅材中有哪些銅硬度又好，導(dǎo)電性也強(qiáng)的？
銅合多種較多，純紫我銅導(dǎo)電是**，達(dá)到（渦流導(dǎo)電儀測(cè)試），但硬度是**的。合金銅中，目前鎢銅硬度最高，達(dá)到HRB100以上，導(dǎo)電率在10到20ms／m，價(jià)格也最貴。鈹鈷銅硬度次之，硬度HRB90以上，導(dǎo)電率在20--30ms／m左右，由于鈹有放射性，熔煉時(shí)對(duì)工人有影響，較少用。鉻鋯銅目前在電阻焊方面用得最多，模具也應(yīng)用廣泛，硬度在HRB85以上，導(dǎo)電率40ms／m在以上，價(jià)格比前幾種都便宜，是綜合性比較好的一種，抗彎性，耐磨性都比較好。鋁青銅和錫青銅，黃銅，硬度在HRB50--80左右，但導(dǎo)電性比較差，只適應(yīng)做另件，導(dǎo)電在10ms／m以下。也是價(jià)格**的一種。
鎢銅的熔點(diǎn)，鎢銅與其它銅合金的優(yōu)勢(shì)是什么？
鎢銅合金綜合了金屬鎢和銅的優(yōu)點(diǎn)，其中鎢熔點(diǎn)高(鎢熔點(diǎn)為3410℃，銅的熔點(diǎn)1080℃)，密度大(鎢密度為19.25g/cm，銅的密度為8.92/cm3) ；銅導(dǎo)電導(dǎo)熱性能優(yōu)越，鎢銅合金(成分一般范圍為WCu7~WCu50)微觀組織均勻、耐高溫、強(qiáng)度高、耐電弧燒蝕、密度大；導(dǎo)電、導(dǎo)熱性能適中，廣泛應(yīng)用于**耐高溫材料、高壓開關(guān)用電工合金、電加工電極、微電子材料，做為零部件和元器件廣泛應(yīng)用于航天、航空、電子、電力、冶金、機(jī)械、體育器材等行業(yè)。
W80進(jìn)口鎢銅電阻焊電極
合了鎢和銅的良好性能，耐高溫、耐電弧燒蝕、強(qiáng)度高，比重大，導(dǎo)電導(dǎo)熱性好，易于加工，而且它的功能如虛汗，與鎢高硬度，高熔點(diǎn)，抗粘附的特點(diǎn)，經(jīng)常用來(lái)做有一定耐磨性，耐高低溫焊接，對(duì)焊電極。
W80進(jìn)口鎢銅電火花加工電極
電火花加工電極早期采用銅或石墨電極，便宜但不耐燒蝕。鎢銅電極的優(yōu)點(diǎn)是耐高溫、高溫強(qiáng)度高、耐電弧燒蝕，并且導(dǎo)電導(dǎo)熱性能好，散熱快。應(yīng)用集中在電火花電極、電阻焊電極和高壓放電管電極。電加工電極特點(diǎn)是品種規(guī)格繁多，批量小而總量多。作為電加工電極的鎢銅材料應(yīng)具有盡可能高的致密度和組織的均勻性，特別是細(xì)長(zhǎng)的棒狀、管狀以及異型電極。
W80進(jìn)口鎢銅電加工電極用鎢銅合金在電火花加工發(fā)展開始的較長(zhǎng)時(shí)期內(nèi)，普遍采用銅和銅合金作為加工電極。雖然銅和銅合金價(jià)格低廉、使用方便，但是由于銅及銅合金電極不耐電火花燒蝕，導(dǎo)致電極消耗大，加工精度差(有時(shí)需進(jìn)行多次加工)。隨著模具精度和許多難加工材料部件用量的不斷增加，以及電火花加工工藝的日益成熟，鎢銅材料作為電火花加工電極的用量與日俱增。采用鎢銅材料的電加工電極，不僅使被加工模具及部件的精度提高，而且電極損失小，加工效率高，甚至一次即可完成產(chǎn)品的粗加工和精加工。電火花加工電極的特點(diǎn)是品種規(guī)格繁多，批量小而總量大。特別是一些細(xì)長(zhǎng)棒材、管料以及異型電極，如果采用常規(guī)的方法制取，則工藝十分繁雜，材料利用率很低。
鑒于在鎢鋼，耐高溫超硬合金壓鑄被腐蝕產(chǎn)生的，常見的電極損耗大，速度慢，鎢銅電氣高速，低損失率，**的電極形狀，優(yōu)良的加工性能腐蝕，確保加工件的精度大大提高。
W80進(jìn)口鎢銅高壓放電管電極
高壓真空放電管在工作場(chǎng)所，在幾秒鐘的時(shí)間接觸材料零度數(shù)千攝氏度，而鎢銅的抗燒蝕性能，高韌性，良好的導(dǎo)電導(dǎo)熱性能給放電管提供必要的穩(wěn)定條件。
W80進(jìn)口鎢銅鎢銅合金在高耐熱性，高電氣和/或熱導(dǎo)率和低熱膨脹相結(jié)合的應(yīng)用中是必要的。部分應(yīng)用在電阻焊，作為電氣接觸，并作為散熱器。由于合金觸頭材料的耐電弧侵蝕。鎢銅合金還用在電火花加工，電化學(xué)加工電極。
CuW75被廣泛地應(yīng)用于熱安裝板、芯片載體、法蘭，以及高功率電子器件框架。作為鎢和銅的復(fù)合材料，同時(shí)具備了銅的熱性能以及低膨脹性的優(yōu)良特點(diǎn)。
鎢銅復(fù)合材料由于其熱導(dǎo)率和膨脹特性，鎢銅合金在密集包裝線路中應(yīng)用廣泛。70-90%的鎢合金被用在一些特殊形狀產(chǎn)品制作中。滲透系數(shù)1.3增強(qiáng)了對(duì)銅的均質(zhì)鋼靶，因?yàn)閮烧叩拿芏群推屏褧r(shí)間的增加。鎢粉的藥型襯墊，尤其適用于石油鉆井。其它韌性金屬可以用作銅的地方以及粘合劑。石墨可以添加潤(rùn)滑劑粉末。
70W30CU型
70W30CU型鎢銅合金電極是利用高純鎢粉優(yōu)異的金屬特性和高純紫銅粉的可塑性、高導(dǎo)電性等優(yōu)點(diǎn)，經(jīng)靜壓成型、高溫?zé)Y(jié)、溶滲銅的工藝精制而成的復(fù)合材料。
75W25Cu型
75W25Cu型鎢銅合金電極作為鎢和銅的復(fù)合材料，同時(shí)具備了銅的熱性能以及低膨脹性的優(yōu)良特點(diǎn)。75%W的鎢銅合金電極具有高耐熱性，高熱導(dǎo)率和低膨脹等特點(diǎn)，因此75%W的鎢銅合金電極常被應(yīng)用于電阻焊，電氣接觸以及散熱器中。
80W20Cu型
80W20Cu型鎢銅合金電極的鎢含量為80%，牌號(hào)表示為CuW80，CuW80的硬度大概為98HRB，密度大概為15.58g/cm3。鎢銅復(fù)合材料的熱膨脹特性與碳化硅、氧化鋁和氧化鈹?shù)南嗨疲焕门c基板和芯片使用。
85W15Cu型
85W15Cu型鎢銅合金電極是以鎢、銅元素為主組成的一種兩相結(jié)構(gòu)假合金，是金屬基復(fù)合材料.由于金屬銅和鎢物性差異較大，因此不能采用熔鑄法進(jìn)行生產(chǎn)，一般采用粉末合金技術(shù)進(jìn)行生產(chǎn)。
電子應(yīng)用鎢銅主要性能
|
類型
|
密度(g/cm3)
|
HB(MPa)
|
導(dǎo)電率
(% IACS)
|
狀態(tài)
|
|
WCu10
|
16.8-17.2
|
≥2550
|
> 27
|
桿，棒
薄片，板，配件
|
|
WCu20
|
15.2-15.6
|
≥2160
|
> 34
|
|
WCu25
|
14.5-15.0
|
≥1940
|
> 38
|
|
WCu30
|
13.8-14.4
|
≥1720
|
> 42
|
廣毅榮廠家批發(fā)鎢銅板，鎢銅棒，鎢銅管，鎢銅塊，電極鎢銅，焊接鎢銅，導(dǎo)電鎢銅，導(dǎo)熱鎢銅，高強(qiáng)度鎢銅，鎢銅密 度，鎢銅比重，鎢銅化學(xué)成份 銷售部熱線 0769-81885035
1.電阻焊電極：綜合了鎢和銅的優(yōu)點(diǎn),耐高溫、耐電弧燒蝕、強(qiáng)度高、比重大、導(dǎo)電、導(dǎo)熱性好,易于切削加工,并具有發(fā)汗泠卻等特性,由于具有鎢的高硬度、高熔點(diǎn)、抗粘附的特點(diǎn),經(jīng)常用來(lái)做有一定耐磨性、抗高溫的凸焊、對(duì)焊電極。
2.電火花電極：針對(duì)鎢鋼、耐高溫超硬合金制作的模具需電蝕時(shí),普通電極損耗大,速度慢,而鎢銅高的電腐蝕速度,低的損耗率,**的電極形狀,優(yōu)良的加工性能,能保證被加工件的**度大大提高。
3.高壓放電管電極：高壓真空放電管在工作時(shí),觸頭材料會(huì)在零點(diǎn)幾秒的時(shí)間內(nèi)溫度升高幾千攝氏度,而鎢銅的抗燒蝕性能、高韌性,良好的導(dǎo)電、導(dǎo)熱性能給放電管穩(wěn)定的工作提供必要的條件。
4.電子封裝材料：既有鎢的低膨脹特性,又具有銅的高導(dǎo)熱特性,其熱膨脹系數(shù)和導(dǎo)電導(dǎo)熱性可以通過調(diào)整材料的成分而加以改變,從而給材料的使用提供了便利。
W75CU25鎢銅板，W75鎢銅板化學(xué)成份
主要化學(xué)成份% ：鎢W70.00 銅Cu30.00
應(yīng)用:電阻焊電極,電火花電極,高壓放電管電極,電子封裝材料。
W75CU25鎢銅板，W75鎢銅板物理性能
密度g/cm3 ：13.8-14 導(dǎo)電率%IACS：42 硬度：185HV 抗彎強(qiáng)度Mpa： 700 軟化溫度℃：900
鎢銅合金電工材料
鎢銅合金電工材料：主要分為電接觸材料和電加工材料。
(1)電接觸材料。這是最重要的一類電工材料，它們具有高的抗電弧燒蝕性能和抗熔焊性能，用于各種高、低壓開關(guān)電器和某些儀表中作為電觸頭、電觸點(diǎn)和電極。電觸頭是鎢銅材料應(yīng)用量**的一類，特別是含銅量在20%～40%的鎢銅材料應(yīng)用量**，主要用作中、高電壓和中、大電流的開關(guān)電器中，如輸電網(wǎng)的保護(hù)斷路器觸頭和其他觸頭、觸點(diǎn)。含15%～20%Cu的鎢銅觸頭可用在電壓高達(dá)50萬(wàn)V或更高的斷路器上。
(2)電加工材料。指用在電阻焊、電鉚接、電鐓鍛、電火花加工技術(shù)中的電極和模具材料。電火花加工要求電極或模具材料具有較好的導(dǎo)電性和抗電弧燒蝕性，以保證加工精度，所以多采用鎢銅材料。電阻焊也多采用鎢銅材料。電鉚接和電鐓鍛在某些場(chǎng)合下也采用鎢銅材料。
鎢銅合金
瞬時(shí)高溫材料
瞬時(shí)高溫材料是一種既重要又特殊的鎢銅材料，可在接近鎢熔點(diǎn)和稍超過鎢熔點(diǎn)的溫度下使用，工作時(shí)間很短，幾秒至200秒便完成使命，所以叫瞬時(shí)高溫材料。這類材料主要用來(lái)制造航天器的高溫部件，如火箭噴管、制導(dǎo)導(dǎo)彈飛行方向的燃?xì)舛妗?dǎo)彈端頭(頭錐、鼻錐)和其他構(gòu)件�？篃g性和抗熱震性是瞬時(shí)高溫材料的最主要使用性能，因?yàn)楣腆w燃料的燃?xì)鉁囟纫话愀哌_(dá)2700～3300℃，燃?xì)饬髦泻写罅康墓腆w粒子，對(duì)噴管、燃?xì)舛娴炔考袊?yán)重的沖刷和燒蝕作用；而且這些部件是在急劇溫升的條件下(幾秒鐘升至工作溫度)工作的，因此對(duì)部件產(chǎn)生激烈的熱震破壞作用。對(duì)端頭而言，當(dāng)飛行器飛入太空再進(jìn)入大氣層時(shí)，由于速度快而受到粒子云的激烈摩擦產(chǎn)生高溫和侵蝕。鎢銅材料是能夠滿足上述要求的較好材料。
隨著碳一碳(C—C)纖維復(fù)合材料的研制成功和發(fā)展，因它具有質(zhì)輕和抗熱震性好的優(yōu)點(diǎn)，火箭噴管喉襯越來(lái)越多地用它來(lái)制造。但其抗燒蝕性遠(yuǎn)不如鎢銅材料，對(duì)那些要求抗燒蝕性高的噴管喉襯、燃?xì)舛婧推渌考孕栌面u基材料制造。
鎢銅合金破甲材料
鎢銅材料可用作破甲材料，即一種所謂“藥型罩”材料。用鎢銅材料(常用W-30Cu材料)制成杯形或漏斗形的罩，倒裝于**簡(jiǎn)的前端，靠火藥的溫度和壓力使罩變形成射流而穿甲。這種藥型罩最早用紫銅制造，并大量應(yīng)用。為了增大罩的單位質(zhì)量從而提高破甲能力，后來(lái)研制單位質(zhì)量比紫銅大的鎢鍘材料藥型罩，在理想的情況下，它比紫銅罩的破甲能力提高30%左右。
進(jìn)口CUW60鎢銅棒 CUW60焊接鎢銅棒 進(jìn)口CUW60鎢銅棒 CUW60焊接鎢銅棒 進(jìn)口CUW60鎢銅棒 CUW60焊接鎢銅棒 進(jìn)口CUW60鎢銅棒 CUW60焊接鎢銅棒 進(jìn)口CUW60鎢銅棒 CUW60焊接鎢銅棒
廣毅榮供應(yīng)：進(jìn)口鎢銅合金 進(jìn)口鎢銅電極 電阻焊鎢銅電極 電火花鎢銅合金 進(jìn)口鎢銅棒 進(jìn)口鎢銅板 抗電弧燒蝕鎢銅合金 耐高溫鎢銅板 鎢銅電子封裝 鎢銅熱沉 鎢銅絲 小直徑鎢銅棒 日本伊斯坦鎢銅電極 CuW90鎢銅板 CUW90 鎢銅棒 CUW85鎢銅板 CuW85鎢銅棒 CUW80鎢銅板 CUW80棒 CuW75鎢銅板 CuW75鎢銅棒 CuW70鎢銅板 CuW70鎢銅棒 CuW65鎢銅板 CUW65鎢銅棒 CUW60鎢銅板 CuW60鎢銅棒 CuW55鎢銅板 CuW55鎢銅棒 CuW50鎢銅板 CuW50鎢銅棒 LC2500鎢銅合金

鎢銅合金是鎢和銅組成的合金。常用合金的含銅量為10%-50%。合金用粉末冶金方法制取，具有很好的導(dǎo)電導(dǎo)熱性，較好的高溫強(qiáng)度和一定的塑性。在很高的溫度下，如3000℃以上，合金中的銅被液化蒸發(fā)，大量吸收熱量，降低材料表面溫度。所以這類材料也稱為金屬發(fā)汗材料。
鎢銅復(fù)合材料是以鎢、銅元素為主組成的一種兩相結(jié)構(gòu)假合金，是金屬基復(fù)合材料.由于金屬銅和鎢物性差異較大，因此不能采用熔鑄法進(jìn)行生產(chǎn)，一般采用粉末合金技術(shù)進(jìn)行生產(chǎn)。其工藝流程為制粉--配料混合--壓制成型--燒結(jié)溶滲--冷加工。
鎢銅合金特性 鎢銅合金綜合了金屬鎢和銅的優(yōu)點(diǎn)，其中鎢熔點(diǎn)高(鎢熔點(diǎn)為3410℃，銅的熔點(diǎn)1080℃)，密度大(鎢密度為19.34g/cm3，銅的密度為8.89 g/cm3) ;銅導(dǎo)電導(dǎo)熱性能優(yōu)越，鎢銅合金(成分一般范圍為WCu7~WCu50)微觀組織均勻、耐高溫、強(qiáng)度高、耐電弧燒蝕、密度大;導(dǎo)電、導(dǎo)熱性能適中、導(dǎo)熱性能好、加工性能優(yōu)異、熱膨脹小。

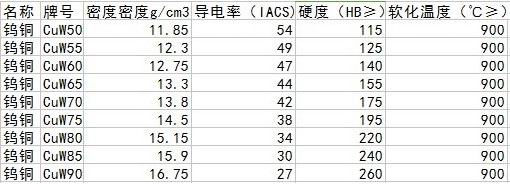

廣毅榮鎢銅合金性能表
鎢銅合金應(yīng)用 廣泛應(yīng)用于軍用耐高溫材料、高壓開關(guān)用電工合金、電加工電極、微電子材料，做為零部件和元器件廣泛應(yīng)用于航天、航空、電子、電力、冶金、機(jī)械、體育器材等行業(yè)。其次也要用來(lái)制造抗電弧燒蝕的高壓電器開關(guān)的觸頭和火箭噴管喉襯、尾舵等高溫構(gòu)件，也用作電加工的電極、高溫模具以及其他要求導(dǎo)電導(dǎo)熱性能和高溫使用的場(chǎng)合。
一、軍用耐高溫材料
鎢銅合金在航天航空中用作導(dǎo)彈、火箭發(fā)動(dòng)機(jī)的噴管、燃?xì)舛�、空氣舵、鼻錐，主要要求是要求耐高溫(3000K~5000K)、耐高溫氣流沖刷能力，主要利用銅在高溫下?lián)]發(fā)形成的發(fā)汗制冷作用(銅熔點(diǎn)1083℃)，降低鎢銅表面溫度，保證在高溫極端條件下使用。
二、高壓開關(guān)用電工合金
鎢銅合金在高壓開關(guān)128kV SF6斷路器WCu/CuCr中，以及高壓真空負(fù)荷開關(guān)(12kV 40.5KV 1000A)，避雷器中得到廣泛應(yīng)用，高壓真空開關(guān)體積小，易于維護(hù)，使用范圍廣，能在潮濕、易燃易爆以及腐蝕的環(huán)境中使用。主要性能要求是耐電弧燒蝕、抗熔焊、截止電流小、含氣量少、熱電子發(fā)射能力低等。除常規(guī)宏觀性能要求外，還要求氣孔率，微觀組織性能，故要采取特殊工藝，需真空脫氣、真空熔滲等復(fù)雜工藝。
三、電加工電極
電火花加工電極早期采用銅或石墨電極，便宜但不耐燒蝕，基本上已被鎢銅電極頂替。鎢銅電極的優(yōu)點(diǎn)是耐高溫、高溫強(qiáng)度高、耐電弧燒蝕，并且導(dǎo)電導(dǎo)熱性能好，散熱快。應(yīng)用集中在電火花電極、電阻焊電極和高壓放電管電極。
電加工電極特點(diǎn)是品種規(guī)格繁多，批量小而總量多。作為電加工電極的鎢銅材料應(yīng)具有盡可能高的致密度和組織的均勻性，特別是細(xì)長(zhǎng)的棒狀、管狀以及異型電極。
四、微電子材料
鎢銅電子封裝和熱沉材料，既具有鎢的低膨脹特性，又具有銅的高導(dǎo)熱特性，其熱膨脹系數(shù)和導(dǎo)熱導(dǎo)電性能可以通過調(diào)整鎢銅的成分而加以改變，因而給鎢銅提供了更廣的應(yīng)用范圍。由于鎢銅材料具有很高的耐熱性和良好的導(dǎo)熱導(dǎo)電性，同時(shí)又與硅片、砷化鎵及陶瓷材料相匹配的熱膨脹系數(shù)，故在半導(dǎo)體材料中得到廣泛的應(yīng)用。適用于與大功率器件封裝材料、熱沉材料、散熱元件、陶瓷以及砷化鎵基座等。
由于鎢銅兩種金屬互不相溶，因此鎢銅合金具有鎢的低膨脹性，耐磨性，抗腐蝕性及具備銅的高導(dǎo)電和導(dǎo)熱性，并且適用于各種機(jī)械加工。我公司可以根據(jù)用戶要求進(jìn)行對(duì)鎢銅配比的生產(chǎn)和尺寸的加工。
廣毅榮鎢銅合金現(xiàn)貨規(guī)格：
我公司保證鎢銅材質(zhì)，隨貨附帶材質(zhì)證明，可開13%增值稅發(fā)票。
|
